Jawaban singkatnya: pilih tabung PEEK berisi serat karbon ketika kekakuan tambahan dan stabilitas dimensi membenarkan pengorbanannya

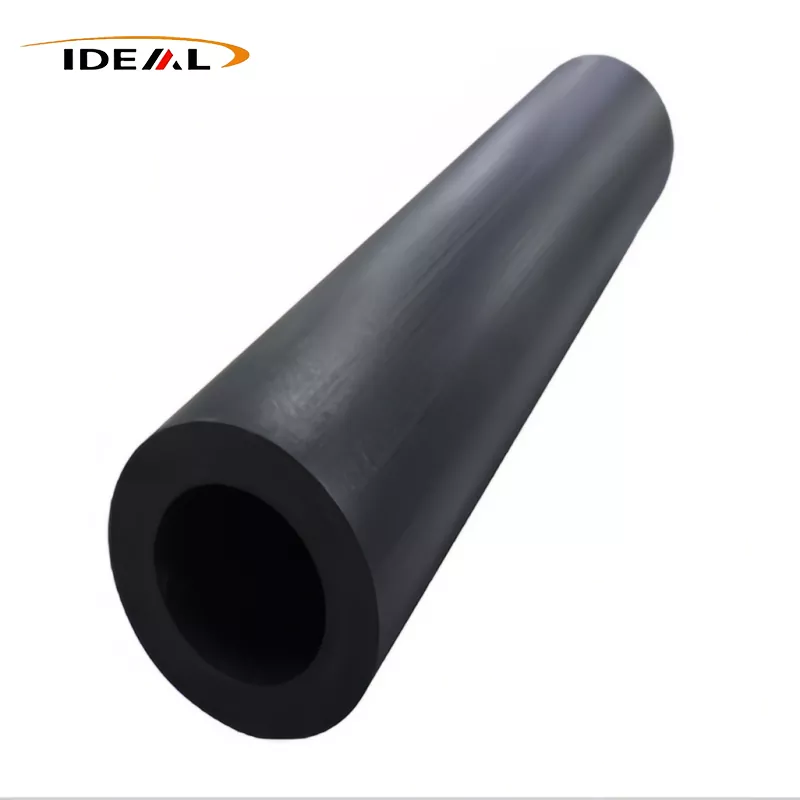

Pipa PEEK adalah bentuk setengah jadi berongga yang digunakan untuk disuplai atau dikerjakan menjadi bagian-bagian seperti bushing, selongsong, segel, komponen katup, dan badan insulasi. Serat karbon ditambahkan ketika PEEK yang tidak terisi tidak memberikan kekakuan, kontrol dimensi, atau ketahanan terhadap deformasi yang cukup di bawah beban mekanis dan termal.
Hal ini tidak menjadikan material berisi karbon sebagai pilihan premium otomatis. Ini bisa jadi kurang memaafkan dibandingkan virgin PEEK, lebih sulit pada alat pemotong dan berbeda secara elektrik. Keputusan yang tepat bergantung pada arah muatan, suhu, paparan bahan kimia, permukaan kawin, kebutuhan listrik, dan jumlah stok yang ingin Anda keluarkan. Penawaran GuangZhou IdealPipa MENGINTIP Berisi Serat Karbondengan kandungan serat karbon yang dapat disesuaikan dari 10% hingga 40%; perusahaan mengidentifikasi 30% sebagai rasio yang umum digunakan.
Pipa, tabung dan tubing mungkin menggambarkan stok setengah jadi yang sama—tetapi dimensinya harus dinyatakan dengan jelas
Dalam katalog stok polimer, “PEEK pipe”, “PEEK tube” dan “PEEK tubing” sering digunakan secara bergantian. Pembeli tidak boleh berasumsi bahwa persyaratan ini mengikuti konvensi perpipaan logam. Pemasok mungkin mendeskripsikan blanko pemesinan berdinding tebal daripada saluran bertekanan yang dimaksudkan untuk membawa fluida seperti yang terpasang.
Gambar pembelian, bukan kata benda, yang harus mengontrol pesanan. Jika layanan tekanan dilibatkan, dimensi stok setengah jadi saja tidak menentukan kemampuan tekanan. Geometri akhir, sambungan, suhu, media, riwayat beban, dan standar desain yang berlaku semuanya memerlukan tinjauan teknik terpisah.
Tentukan OD, ID, ketebalan dinding, panjang dan kelonggaran pemesinan pada gambar dimensi
Nyatakan diameter luar, diameter dalam dan panjang, kemudian identifikasikan apakah masing-masing nilai nominal, seperti yang diproduksi atau diperlukan setelah pemesinan. Meliputi konsentrisitas, kelurusan, kebulatan, permukaan akhir dan kondisi akhir yang mempengaruhi bagian akhir. Toleransi diameter plus atau minus secara umum tidak mengontrol konsentrisitas bore-to-OD.
Sisakan tunjangan pemesinan yang cukup untuk membersihkan kulit dan memperbaiki distorsi yang diharapkan, namun jangan terlalu banyak sehingga biaya material dan waktu pemesinan meningkat secara tidak perlu. Dinding tipis memerlukan perhatian khusus: tekanan chuck, panas pemotongan, dan tegangan sisa dapat menggerakkan lubang setelah meninggalkan mesin.
Perlakukan rentang ukuran yang dipublikasikan dan toleransi ±0,02 mm sebagai klaim untuk memperjelas, bukan jaminan untuk setiap kombinasi ID/OD
Halaman produk GuangZhou Ideal mencantumkan bahan hitam, ID nominal Φ20–458 mm, OD Φ15–404 mm, panjang 1.000 mm dan 3.000 mm, dan toleransi yang dinyatakan sebesar ±0,02 mm. Rentang tersebut tidak boleh dibaca sebagai matriks dengan dimensi yang dapat dipertukarkan secara bebas; tabung yang valid harus memiliki OD lebih besar dari ID-nya.
Sebelum melakukan pemesanan, tanyakan kombinasi ID/OD mana yang tersedia dan fitur apa saja yang termasuk dalam toleransi. Konfirmasikan juga suhu pengukuran, metode inspeksi, rencana pengambilan sampel, kriteria kelurusan dan apakah toleransi berlaku untuk stok atau permukaan mesin. Itumenerbitkan ukuran tabung PEEK dan informasi toleransiadalah titik awal RFQ yang berguna, bukan pengganti gambar yang diterima.
Perubahan apa yang terjadi pada serat karbon di PEEK—dan apa yang tidak secara otomatis ditingkatkan
Serat karbon membatasi pergerakan dalam matriks PEEK. Pada kemiringan dan orientasi yang sesuai, yang umumnya meningkatkan kekakuan, mengurangi perubahan dimensi akibat beban, dan meningkatkan stabilitas seiring perubahan suhu. Efek ini dapat membantu selongsong mesin menahan geometri atau mengurangi mulur di mana perawan PEEK akan bergerak terlalu banyak.
Penguatan juga memperkenalkan arah. Rute produksi dan aliran material dapat menyelaraskan serat, sehingga sifat aksial dan dinding tembus mungkin berbeda. Serat karbon tidak secara otomatis memperbaiki setiap antarmuka keausan, menjaga isolasi listrik, atau meningkatkan ketahanan terhadap setiap bahan kimia. Hal ini juga dapat mengurangi keuletan dan membuat tepian lebih rentan terkelupas selama pemesinan atau perakitan yang agresif.
Bandingkan nilai PEEK murni, berisi serat karbon, dan modifikasi lainnya dalam hal kekakuan, keausan, perilaku kelistrikan, paparan bahan kimia, dan kemampuan mesin
| Faktor keputusan | Perawan MENGINTIP | MENGINTIP berisi serat karbon | Nilai MENGINTIP lainnya yang dimodifikasi |
|---|---|---|---|
| Kekakuan dan stabilitas dimensi | Berguna ketika ketangguhan dan perilaku material yang tidak terisi menjadi prioritas | Biasanya disukai ketika defleksi, mulur atau gerakan termal mengendalikan desain | Nilai yang diisi kaca atau yang diperkuat lainnya mungkin menawarkan keseimbangan kekakuan dan perilaku listrik yang berbeda |
| Memakai | Kinerja sangat bergantung pada beban, kecepatan, suhu, dan permukaan | Dapat memperbaiki beberapa kondisi keausan, namun serat yang terbuka dapat mempengaruhi permukaan perkawinan | Nilai bantalan mungkin lebih disukai jika gesekan dan keausan merupakan persyaratan utama |
| Perilaku listrik | Biasanya dipilih di mana isolasi diperlukan | Mungkin memiliki resistivitas yang lebih rendah, namun persentase karbon saja tidak menentukan kelas kelistrikan | Formulasi dapat disesuaikan untuk isolasi, kontrol statis atau konduktivitas; memverifikasi data sebenarnya |
| permesinan | Umumnya kurang bersifat abrasif terhadap perkakas | Serat karbon meningkatkan keausan alat dan dapat menyebabkan kerusakan tepi | Respons alat tergantung pada paket pengisi |
Untuk pemesinan tabung PEEK berisi serat karbon, gunakan perkakas yang tajam dan sesuai serta pegangan kerja yang terkontrol. Perhatikan penyelesaian lubang, pembangkitan panas, dan pecahnya serat daripada hanya mengandalkan pembacaan diameter luar. Jika paparan bahan kimia sangat penting, nilai tingkatan lengkapnya berdasarkan cairan aktual, konsentrasi, suhu, tekanan, dan waktu pemaparan.
Label “tabung PEEK serat karbon 30%” bukanlah spesifikasi bahan yang lengkap
Persentasenya memberi tahu Anda pemuatan pengisi, tetapi tidak cukup untuk menyetujui suatu material. Anda masih memerlukan kadar resin dan senyawa, rute produksi, bentuk serat, kontrol kualitas, dan data properti untuk stok yang disediakan. Perjelas apakah persentase yang disebutkan ditentukan berdasarkan berat atau dasar lain.
Tanyakan juga apakah tabung tersebut akan berasal dari satu lot produksi dan apakah pemasok dapat memberikan catatan inspeksi yang terkait dengan lot tersebut. Sebuah prototipe yang mesinnya bersih tidak membuktikan bahwa stok selanjutnya akan berperilaku sama jika senyawa, proses atau orientasi serat berubah. Menyetujui bentuk kelas dan stok yang tepat, bukan deskripsi umum “30% CF PEEK”.
Data pemasok harus disesuaikan dengan kualitas sebenarnya, metode pengujian, orientasi serat, dan kondisi layanan
Nilai lembar data hanya berguna jika mewakili materi yang akan Anda terima. Periksa orientasi spesimen, pengkondisian, suhu pengujian dan metode pengujian. Data kupon cetakan injeksi mungkin tidak memprediksi perilaku tabung berdinding tebal yang dikerjakan pada arah serat yang berbeda.
Untuk aplikasi suhu tinggi, bandingkan properti pada suhu layanan daripada menggunakan nilai suhu ruangan. Untuk servis kimia, pertimbangkan stres dan panas secara bersamaan. Jika dimensi ketat penting, mintalah pengukuran pada geometri yang disediakan dan sepakati bagaimana bagian akan dikondisikan sebelum pemeriksaan.
Validasi volume dan resistivitas permukaan sebelum memperlakukan PEEK berisi serat karbon sebagai konduktif atau disipatif statis
Serat karbon dapat menurunkan resistivitas listrik PEEK, namun konduktivitas tidak mengikuti langsung persentase pengisi. Distribusi serat, kontak antar serat, orientasi, ketebalan dinding dan pemrosesan semuanya mempengaruhi hasil. Bahan yang digambarkan sebagai bahan yang diperkuat karbon mungkin masih melebihi kisaran ketahanan yang Anda perlukan.
Cantumkan resistivitas volume atau rentang resistivitas permukaan yang diperlukan pada gambar atau spesifikasi material, bersama dengan metode pengujian dan persyaratan pengkondisian. Jika pembuangan muatan sangat penting bagi keselamatan, uji stok tabung yang mewakili atau komponen jadi. Jangan mengganti sertifikat kandungan karbon dengan pengukuran kelistrikan.
Daftar periksa RFQ: konfirmasi kandungan serat karbon, geometri, toleransi, penyelesaian permukaan, catatan inspeksi, dokumen kepatuhan, kuantitas, waktu tunggu, dan pengiriman mendarat
- Bahan:tingkat PEEK yang tepat, persentase serat karbon, dan cara menentukan persentase tersebut.
- Geometri:OD, ID, kondisi dinding, panjang, kondisi akhir dan tunjangan pemesinan.
- Kontrol:toleransi dimensi, konsentrisitas, kelurusan, kebulatan dan persyaratan permukaan akhir.
- Pertunjukan:suhu servis, beban, bahan kimia, antarmuka keausan, dan perilaku kelistrikan yang diperlukan.
- Bukti:data pengujian yang berlaku, ketertelusuran lot, laporan inspeksi dan dokumen kepatuhan yang diperlukan.
- Istilah komersial:prototipe dan jumlah produksi, waktu tunggu, pengemasan, Incoterms, dan pengiriman mendarat ke tujuan AS.
- Penerimaan:revisi gambar, metode pemeriksaan dan prosedur penanganan stok yang tidak sesuai telah disetujui.
