Sebelum meminta penawaran, putuskan apa yang sebenarnya Anda beli: stok berbentuk tabung yang akan dikerjakan menjadi suatu komponen, atau pipa dengan tekanan yang dimaksudkan untuk membawa cairan. Kemudian tentukan OD, ID, panjang, amplop bagian jadi, kondisi layanan, kuantitas, persyaratan inspeksi, dan dokumentasi. Pembedaan tersebut mencegah kesalahan RFQ yang paling mahal—memperlakukan profil plastik rekayasa setengah jadi seolah-olah merupakan komponen sistem perpipaan bersertifikat.
Pertama-tama putuskan apakah aplikasi memerlukan stok tubular setengah jadi atau pipa proses dengan nilai tekanan

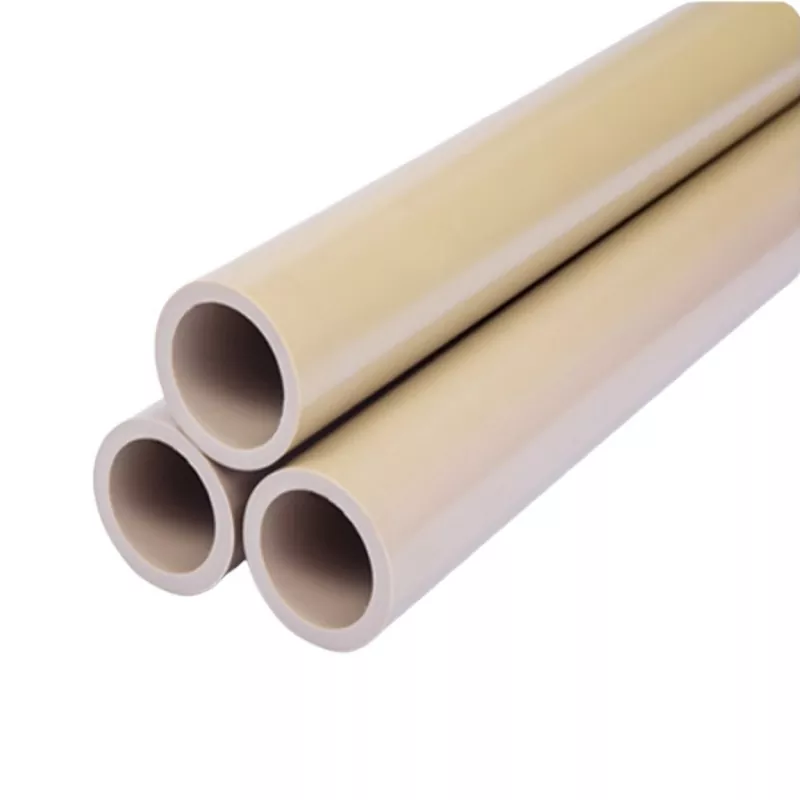

PalingMENGINTIP pipa GF30dijual sebagai profil setengah jadi adalah tabung berdinding tebal yang digunakan untuk memproses bushing, selongsong, badan insulasi, komponen aus, dan bagian struktural. Kata “pipa” menggambarkan geometri; itu tidak secara otomatis menetapkan peringkat tekanan.
Jika produk berisi gas atau cairan bertekanan, pertanyaan Anda memerlukan lebih dari sekadar dimensi. Nyatakan medium, suhu pengoperasian dan suhu turun, tekanan normal, siklus tekanan, desain sambungan, kode desain yang diperlukan, dan uji penerimaan. Tanyakan apakah pemasok dapat memberikan data peringkat tekanan untuk kadar, ukuran, dan suhu yang tepat. Tanpa bukti tersebut, perlakukan materi tersebut sebagaiMENGINTIP stok tubular GF30, bukan perpipaan proses yang disetujui. Hal ini penting terutama dalam layanan kimia, di mana permeasi, tegangan, suhu, dan desain sambungan dapat menyebabkan kegagalan bahkan ketika polimer itu sendiri menolak cairan.
Terjemahkan gambar ke dalam OD, ID, dinding, panjang, dan amplop bagian akhir yang jelas
Kirimkan gambar terkontrol, bukan tangkapan layar yang diberi markup. Ini harus mengidentifikasi unit, nomor gambar, revisi, metode proyeksi dan setiap permukaan kritis. Nyatakan secara langsung diameter luar dan diameter dalam; jangan berharap pemasok mendapatkannya dari tembok nominal. Sertakan persyaratan panjang potongan, kelurusan, atau konsentrisitas jika berfungsi, dan identifikasi permukaan mana yang akan tetap seperti yang disediakan.
Amplop yang sudah jadi juga sama pentingnya. Tunjukkan OD akhir terbesar, ID akhir terkecil, bahu, alur, ulir, dan permukaan datum yang harus sesuai dengan blanko yang dipesan. Sebuah tabung dapat sesuai dengan dimensi nominalnya namun menyisakan terlalu sedikit material untuk membersihkan runout, permukaan yang tidak rata, atau ujung yang terpotong gergaji.
Normalisasikan ukuran yang tersedia sebagai OD × ID, dari Φ20 × Φ15 hingga Φ458 × Φ404, dengan panjang stok 1000 mm dan 3000 mm
Plastik Ideal mencantumkan kombinasi OD × ID yang mencakup Φ20 × Φ15 hingga Φ458 × Φ404, dengan panjang 1000 mm dan 3000 mm. Gunakan konvensi yang sama di RFQ dan beri label satuannya sebagai milimeter. Titik akhir menggambarkan rentang yang dipublikasikan; itu tidak berarti setiap kemungkinan pemasangan OD dan ID adalah stok standar. Konfirmasikan kombinasi yang tepat melaluimenerbitkan rentang ukuran pipa PEEK GF30.
| bidang RFQ | Apa yang harus dinyatakan |
|---|---|
| Dimensi kosong | OD × ID × panjang potong, semua ada satuannya |
| Amplop yang sudah jadi | OD selesai maksimum, ID selesai minimum, dan fitur penting |
| Panjang stok | Potongan 1000 mm, 3000 mm atau potongan pemasok |
| Kuantitas | Jumlah panjang penuh, bagian kosong atau bagian jadi |
| Geometri kritis | Konsentrisitas, kelurusan, kekuadratan ujung dan skema datum jika diperlukan |
Pisahkan toleransi stok dari toleransi komponen jadi dan konfirmasikan tunjangan pemesinan sebelum memesan
Halaman produk menyatakan toleransi ±0,02 mm, namun RFQ tidak boleh mengulangi angka tersebut tanpa menentukan cakupannya. Tanyakan dimensi mana yang dicakupnya, apakah berlaku untuk stok standar atau suku cadang mesin, dan dalam kondisi pengukuran apa. Toleransi OD, toleransi ID, variasi dinding, ovalitas dan kelurusan adalah kontrol yang berbeda.
Untuk komponen yang dikerjakan, tentukan toleransi akhir secara terpisah dan biarkan pemasok mengonfirmasi tunjangan pemesinan yang memadai. Jangan memesan tabung dekat jaring hanya berdasarkan dimensi nominal. PEEK berisi kaca bersifat kaku, namun tegangan sisa, tekanan pahat, dan panas yang dihasilkan selama pemesinan masih dapat menggerakkan bagian tipis setelah material dihilangkan.
Cocokkan 30% PEEK berisi kaca dengan suhu, arah beban, paparan bahan kimia, dan tugas listrik
PEEK GF30 adalah PEEK yang dipadukan dengan 30% serat kaca. Penguatan umumnya dipilih untuk meningkatkan kekakuan struktural, meningkatkan kontrol mulur dan mengurangi pergerakan dimensi dibandingkan dengan MENGINTIP yang tidak terisi. Keuntungan tersebut tidak menghilangkan kebutuhan untuk mendefinisikan aplikasi.
Beri tahu pemasok mengenai suhu kontinu dan durasi pendek, arah muatan, durasi muatan, siklus, bahan kawin, dan perkiraan keausan. Untuk paparan bahan kimia, sebutkan cairan sebenarnya, konsentrasi, suhu, waktu pemaparan, dan apakah ada tekanan mekanis. “Tahan bahan kimia” terlalu luas untuk persetujuan desain. Untuk komponen listrik, identifikasi sifat dielektrik, isolasi, dan pelacakan yang diperlukan daripada berasumsi bahwa perilaku polimer dasar tidak berubah pada senyawa pengisi.
Bandingkan GF30 dengan PEEK yang tidak terisi ketika kekakuan, ekspansi termal, dan kontrol dimensi menentukan keputusan tersebut
Pilih GF30 ketika kekakuan, ketahanan mulur, dan kontrol dimensi di bawah panas merupakan hal utama dalam desain. Pertimbangkan PEEK yang tidak terisi ketika keuletan, kemurnian, penyelesaian permukaan, atau perilaku pemesinan yang kurang abrasif lebih penting. Serat kaca meningkatkan keausan alat dan dapat menghasilkan permukaan mesin yang berbeda dibandingkan material tanpa pengisi. Ini juga dapat menciptakan properti yang bergantung pada arah berdasarkan bagaimana stok tubular diproses.
Jangan memilih di antara keduanya dari lembar properti MENGINTIP umum. Bandingkan data untuk nilai sebenarnya dan, untuk perakitan yang ketat, tanyakan apakah nilai muai panas dilaporkan dalam arah yang relevan dengan pipa dan komponen akhir.
Validasi kekuatan tarik, modulus lentur, ekspansi termal, dan ketahanan kimia pada lembar data kelas tertentu
Kutipan yang berguna mengidentifikasi senyawa yang tepat dan melampirkan lembar datanya. Tinjau kekuatan tarik, modulus lentur, perpanjangan, perilaku termal, kepadatan dan koefisien ekspansi termal, tetapi juga periksa metode pengujian, orientasi spesimen dan pengkondisian. Nilai judul tunggal mungkin berasal dari spesimen cetakan yang tidak mewakili dinding tabung yang dikerjakan.
Kompatibilitas kimia memerlukan disiplin serupa. Mintalah bukti kelas tertentu pada suhu dan konsentrasi yang mendekati kondisi layanan Anda. Jika kegagalan akan menimbulkan risiko keselamatan atau penghentian, rencanakan pengujian aplikasi pada material yang mewakili produksi. Tabel resistensi yang dipublikasikan adalah alat skrining; mereka tidak memperhitungkan setiap kombinasi stres, cairan, suhu, dan waktu pemaparan.
Memerlukan identifikasi kadar, metode pengujian, ketertelusuran lot, catatan inspeksi, dan dokumen kepatuhan yang berlaku
Tulis paket dokumentasi ke dalam RFQ sehingga diberi harga dan disiapkan sebelum pengiriman. Minimal, mintalah kepada pabrikan dan penetapan kadar, ketertelusuran lot atau batch, sertifikat kesesuaian, metode pengujian yang berlaku, dan laporan inspeksi untuk dimensi yang disepakati.
Jika proyek Anda memerlukan kepatuhan lingkungan, kualitas, kedirgantaraan, otomotif, atau spesifik pelanggan, sebutkan dokumen atau standar tersebut dan revisi yang diperlukan. Pernyataan umum bahwa bahan tersebut memenuhi persyaratan internasional bukanlah pengganti sertifikat yang dibutuhkan inspektur penerima Anda. Juga jelaskan apakah catatan harus menelusuri setiap potongan kosong kembali ke panjang induknya dan apakah label kemasan harus memuat nomor lot, revisi gambar, dan garis pesanan pembelian.
Kirim Plastik Ideal paket siap penawaran dengan revisi gambar, kondisi layanan, kuantitas, tingkat inspeksi, cakupan permesinan, pengemasan dan tujuan pengiriman
Paket Anda harus berisi satu gambar saat ini, bukan beberapa versi yang bertentangan. Sertakan nilai yang diminta, OD × ID × panjang, amplop jadi, kuantitas, lingkungan layanan, toleransi kritis, tingkat inspeksi, dan catatan yang diperlukan. Tentukan apakah Ideal Plastic memasok tabung panjang penuh, potongan kosong, atau komponen mesin jadi. Instruksi pengemasan harus membahas pembungkusan yang bersih, perlindungan ujung, pemisahan bagian dan pemisahan lot jika diperlukan.
Berikan negara tujuan, kode pos, syarat pengiriman, dan tanggal yang diminta. Profil berdiameter besar atau 3000 mm dapat menimbulkan kendala pengangkutan dan penanganan yang tidak terlihat dalam harga satuan. Mengirimkan detail tersebut denganpertanyaan pipa PEEK GF30 khususmemberikan informasi yang cukup kepada pemasok untuk mengutip material, permesinan, inspeksi, dan logistik dengan dasar yang sama.
FAQ Pembeli: ketersediaan stok standar, waktu tunggu yang dinyatakan, sampel, pengendalian permesinan dan debu, pengemasan, dan risiko pengiriman internasional
- Apakah semua ukuran yang tercantum tersedia untuk pengiriman segera?
- Plastik Ideal menyatakan pengiriman pada hari yang sama untuk ukuran standar, tetapi ketersediaan harus dikonfirmasi untuk OD × ID, panjang, kuantitas, dan kualitas yang tepat pada saat pemesanan.
- Berapa waktu tunggu yang dinyatakan untuk material khusus?
- Waktu tunggu khusus yang dinyatakan adalah 7 hingga 10 hari. Konfirmasikan apakah hal tersebut hanya mencakup produksi atau juga pemesinan, inspeksi, dokumentasi, dan transit.
- Haruskah Anda meminta sampel?
- Ya, jika penyelesaian permukaan, warna, respons pemesinan, atau kesesuaian bersifat sensitif. Pastikan sampel memiliki kualitas yang sama dan, jika memungkinkan, mewakili rute produksi yang dituju.
- Siapa yang harus mengendalikan debu permesinan dan serat kaca?
- Tetapkan ruang lingkup pemesinan secara tertulis. Bengkel mesin harus menggunakan karbida yang sesuai atau perkakas tahan aus lainnya, mengontrol panas dan gerinda, dan menangkap debu polimer berisi kaca dengan prosedur ekstraksi dan tempat kerja yang sesuai. Parameter pemesinan yang tepat bergantung pada geometri, perkakas, pengaturan, dan persyaratan penyelesaian.
- Bagaimana seharusnya bagian-bagian tersebut dikemas?
- Tentukan pembungkus yang bersih, ujung yang terlindungi, pemisahan permukaan akhir, label lot, dan kontrol kelembapan atau kontaminasi yang diperlukan oleh proses penerimaan Anda.
- Apa yang menimbulkan risiko pengiriman internasional?
- Profil yang panjang, dokumen bea cukai, biaya berat dimensional, dan persyaratan pengiriman yang tidak jelas merupakan titik masalah yang umum. Kirimkan tujuan dan dokumen yang diperlukan beserta gambarnya, lalu mintalah Ideal Plastic untuk mengonfirmasi ketersediaan, cakupan, dan ketentuan pengiriman dalam kutipan tertulisnya.
