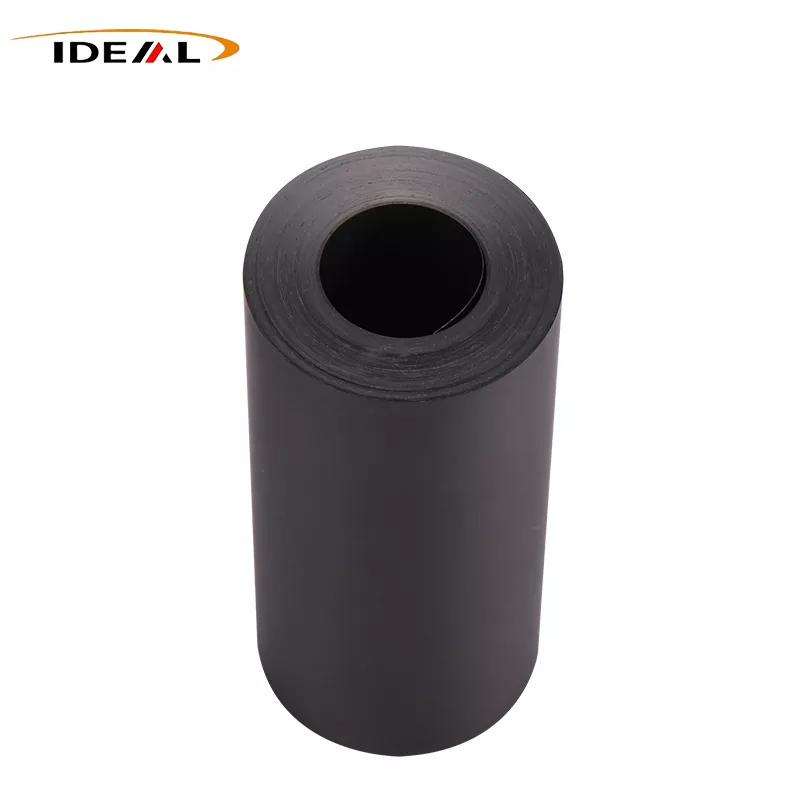

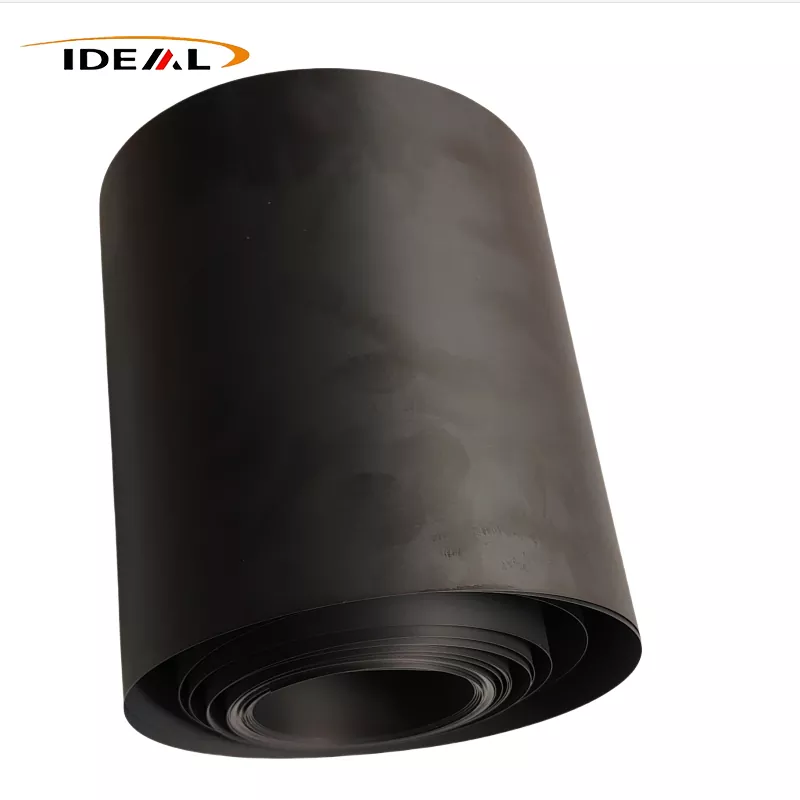

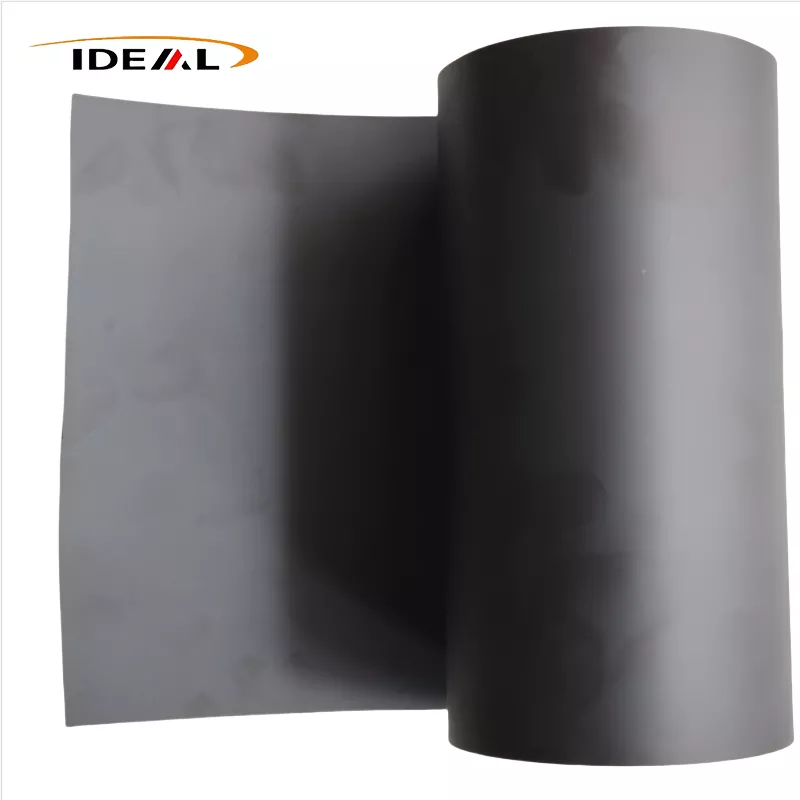

Pasokan Ideal Guangzhou Film ESD PEEK Permanen dengan resistivitas permukaan 10⁶–10⁹ Ω/sq, ketahanan suhu tinggi -200℃ hingga 260℃, pelepasan gas rendah, lembaran ESD PEEK yang dimodifikasi tabung nano karbon untuk chuck vakum wafer, stasiun probe, perlengkapan elektronik. Ketebalan & ukuran khusus tersedia.
Film ESD PEEK diisi secara internal dan dimodifikasi dengan tabung nano karbon atau karbon hitam ultra-halus dan diproduksi melalui pengecoran ekstrusi atau proses penanggalan cermin. Ini mengintegrasikan kinerja disipatif statis yang luar biasa, ketahanan suhu tinggi, ketahanan mekanis, ketahanan pembersihan pelarut, ketahanan api dan ketahanan radiasi. Hal ini banyak diterapkan dalam manufaktur semikonduktor dan industri energi baru.
Film MENGINTIP anti-statis berbeda secara mendasar dari film plastik disipatif statis yang dilapisi permukaan konvensional. Film yang dilapisi permukaan berbiaya rendah dan transparan, namun lapisan antistatisnya terkelupas di atas 120°C dan rusak total setelah dibersihkan dengan pelarut. Film semacam itu hanya cocok untuk aplikasi suhu rendah jangka pendek. Sebaliknya, pengisi konduktif dalam film ESD PEEK tersebar secara merata dalam matriks PEEK, menghasilkan kinerja disipatif statis permanen. Tidak ada delaminasi lapisan atau kegagalan antistatis yang terjadi selama pemolesan, pembersihan pelarut, atau servis suhu tinggi jangka panjang.
Guangzhou Ideal memiliki spesialisasi dalam penelitian dan produksi film MENGINTIP sejak 2014, mengumpulkan lebih dari 12 tahun pengalaman industri profesional. Seri film ESD PEEK kami mencakup jenis kelas semikonduktor karbon nanotube (CNT) kelas atas, kelas industri umum yang diisi dengan karbon hitam konduktif ultra-halus, dan kelas ESD yang diperkuat serat karbon.
1. Kelas semikonduktor kelas atas CNT
Tabung nano karbon adalah bahan nanokarbon berbentuk tabung satu dimensi dengan rasio aspek sangat tinggi. Jaringan konduktif tiga dimensi yang berkesinambungan dapat dibentuk dengan pemuatan pengisi yang sangat rendah. Semua tabung nano karbon sepenuhnya dienkapsulasi oleh matriks resin tanpa menghasilkan partikel karbon bebas. Kelas ini ideal untuk proses presisi semikonduktor dengan kebersihan tinggi termasuk penanganan wafer, pengoperasian stasiun probe, sistem ruang vakum, dan aplikasi optik.
2. Kelas industri karbon hitam konduktif ultra-halus
Terdiri dari partikel karbon berbentuk bola yang membentuk jaringan konduktif melalui kontak antar partikel, tingkatan ini memiliki rentang resistivitas permukaan yang stabil sebesar 10⁶–10⁹ Ω/sq dengan distribusi resistansi yang seragam dan anisotropi yang lemah. Pemuatan pengisi yang relatif tinggi diperlukan untuk mencapai kinerja ESD yang berkualitas. Penambahan karbon hitam yang berlebihan mengurangi ketangguhan film dan menyebabkan pelepasan karbon akibat gesekan dengan kebersihan permukaan yang buruk. Ini tidak berlaku untuk proses wafer semikonduktor kelas atas dan terutama digunakan untuk perlengkapan elektronik biasa, komponen baterai litium, perkakas suhu tinggi, dan peralatan umum tahan ledakan untuk produksi massal yang hemat biaya.
3. Kelas diperkuat serat karbon cincang
Serat karbon cincang berbasis PAN memberikan disipasi statis dan penguatan struktural, memberikan peningkatan kekuatan mekanik dan ketahanan abrasi. Resistivitas permukaannya berkisar antara 10⁴–10⁷ Ω/sq. Keterbatasan utamanya adalah anisotropi konduktif yang terbentuk selama pengecoran ekstrusi, yang mengakibatkan sedikit deviasi resistivitas MD/TD. Kelas unggulan serbaguna ini banyak digunakan untuk pelapis perlengkapan semikonduktor, gasket suhu tinggi SMT, dan perkakas baterai litium.
Catatan: Tidak semua film PEEK berisi karbon menampilkan performa ESD yang mumpuni. PEEK kaya karbon CF30 dengan pengisi tinggi menunjukkan konduktivitas yang berlebihan dan tidak dapat digunakan sebagai film ESD disipatif statis standar.
Dengan lebih dari satu dekade akumulasi teknis, investasi peralatan produksi kelas atas, dan sistem kendali mutu terstandar, Guangzhou Ideal telah memecahkan masalah kualitas kritis dalam pembuatan film ESD PEEK.
1. Peralatan ekstrusi sekrup kembar khusus dengan konfigurasi sekrup yang dioptimalkan menyeimbangkan dispersi pengisi yang seragam dan struktur serat utuh, menghilangkan penyimpangan resistivitas suhu tinggi dan memastikan resistivitas permukaan yang stabil setelah siklus termal berulang.
2. Dengan menurunkan tegangan traksi dan rasio penarikan serta menerapkan perlakuan anil gradien, kami secara efektif memitigasi anisotropi konduktif dan deviasi resistivitas terarah.
3. Anil gradien presisi dengan kenaikan suhu dan laju pendinginan yang dikontrol secara ketat melepaskan tegangan internal sisa, secara signifikan mengurangi lengkungan dan pengeritingan setelah pemotongan dan pemotongan mati.
4. Granulasi yang dimodifikasi diselesaikan dalam lingkungan bebas debu untuk melindungi ikatan antarmuka serat-matriks. Hal ini mengatasi pelepasan ikatan antar muka dan pelepasan karbon akibat gesekan, mencegah kontaminasi partikel mikro dan goresan wafer.
Film ESD PEEK tingkat semikonduktor memberikan resistivitas stabil sebesar 10⁶–10⁹ Ω/sq untuk pelepasan muatan statis yang seragam, mencegah kerusakan wafer dan chip IC bertegangan tinggi. Nilai semi-isolasi (10¹⁰–10¹² Ω/sq) menyeimbangkan insulasi dan penekanan statis dengan penyimpangan suhu tinggi yang minimal. Film ini mendukung pengoperasian berkelanjutan pada suhu 260°C dengan fluktuasi resistivitas terkendali dalam 5%, menghilangkan akumulasi statis di lingkungan vakum.
Film ESD PEEK menawarkan rentang suhu servis berkelanjutan -200°C hingga 260°C dan ketahanan panas jangka pendek hingga 340°C. Ia tetap tahan retak pada suhu rendah dan tahan terhadap pelunakan, aliran panas, deformasi dan lengkungan pada suhu tinggi, menjaga kinerja dimensi stabil di bawah siklus termal bergantian.
Film ini memiliki kekuatan tarik dan sobek yang tinggi. Spesifikasi ultra-tipis tahan terhadap patah dan retak lentur berulang. Dengan sifat pelumasan sendiri, koefisien gesekan yang rendah, dan tingkat keausan yang rendah, produk ini memberikan stabilitas struktural jangka panjang yang sangat baik. Deformasi mulur yang rendah memastikan tidak ada keruntuhan struktural pada gasket dan lapisan film di bawah tekanan suhu tinggi yang berkelanjutan.
Film PEEK anti-statis tahan terhadap sebagian besar asam kuat, alkali, keton, ester, alkohol, dan pelarut pembersih industri, dengan hanya asam sulfat pekat yang mampu melarutkan substrat PEEK. Menampilkan pencucian ionik ultra-rendah dan pelepasan partikel minimal, film ini memenuhi standar bengkel ultra-bersih Kelas 1 dan Kelas 10 serta menghindari kontaminasi wafer dan lensa optik.
1. Pembuatan wafer semikonduktor
Sebagai bahan inti untuk proses presisi semikonduktor, disipasi statis permanen film ESD PEEK, stabilitas suhu tinggi, pelepasan gas yang rendah, dan sifat pelepasan bubuk nol menjadikannya ideal untuk liner chuck vakum wafer, gasket ESD isolasi termal stasiun probe, dan film isolasi pembawa wafer.
2. Elektronik presisi, PCB dan perlengkapan pengujian
Ketahanannya terhadap suhu tinggi yang luar biasa memungkinkan produksi film insulasi ESD untuk perlengkapan pengujian fungsional suhu tinggi, film pelindung suhu tinggi FPC, gasket perkakas termal SMT, dan komponen insulasi cetakan elektronik.
3. Baterai litium dan industri energi baru
Film isolasi ESD mencegah korsleting dan risiko kebakaran yang disebabkan oleh gesekan elektrifikasi lembaran elektroda. Lapisan film tahan api, tahan suhu tinggi, dan antistatis diterapkan pada peralatan tahan ledakan baterai untuk meningkatkan keselamatan operasional secara keseluruhan.
Penyebab: Tidak adanya anil gradien menyebabkan tegangan sisa terkunci di dalam Film PEEK Anti-statis. Pemrosesan suhu tinggi melepaskan tegangan sisa dan mengendurkan rantai polimer, menyebabkan selip dan rekonstruksi jaringan konduktif internal. Hal ini mengakibatkan penyimpangan resistivitas acak, dengan area lokal menjadi terisolasi atau menjadi terlalu konduktif.
Penyebab utama: Ikatan antar muka serat-matriks yang buruk, bukan kerapuhan serat karbon yang melekat.
A. Geser ulir yang berlebihan selama granulasi akan menghancurkan serat karbon secara berlebihan dan merusak lapisan enkapsulasi resin.
B. Bahan perekat komersial sisa pada serat karbon mentah menyebabkan pelepasan ikatan antar muka setelah paparan suhu tinggi.
Solusi: Hapus sisa ukuran serat dan gunakan bahan ukuran khusus PEEK yang dimodifikasi untuk memperkuat ikatan antarmuka serat-matriks dan menekan chipping partikel akibat gesekan.
Penyebab: Aglomerasi serat karbon selama granulasi membentuk lubang serat permukaan setelah pengecoran. Serat yang tumpang tindih pada titik aglomerasi menciptakan wilayah mikro dengan konduktivitas tinggi yang terlokalisasi dengan resistivitas yang sangat rendah, sehingga menimbulkan risiko penyalaan listrik lokal.
Metode pengendalian: Optimalkan parameter granulasi untuk menyeimbangkan dispersi pengisi dan retensi panjang serat. Terapkan inspeksi resistivitas transversal multi-titik di seluruh lebar film, bukan hanya menguji bagian kepala gulungan dan ekor.
1. Kurva suhu anil yang tidak memenuhi syarat.
2. Ketegangan belitan berlebih menyebabkan tegangan penyimpanan sisa. Meskipun datar setelah diperiksa di pabrik, film tersebut secara bertahap melengkung seiring dengan pelepasan tekanan internal selama penyimpanan.
Solusi: Gunakan parameter belitan tegangan rendah yang disesuaikan untuk film ukuran tipis; parameter standar untuk film 0,3–0,5 mm tidak berlaku.
1. Kami mengadopsi bahan baku MENGINTIP anti-statis dengan kemurnian tinggi yang bersumber secara internasional dan menggabungkannya dengan teknologi manufaktur eksklusif yang matang. Film ESD PEEK kami menghindari cacat lokal yang disebabkan oleh aglomerasi partikel karbon, termasuk zona resistansi rendah lokal dan titik mati isolasi. Dispersi pengisi yang buruk dengan mudah memicu kerusakan elektrostatis lokal dan korsleting di stasiun kerja pelanggan, yang mengakibatkan pembuangan batch dan kerugian ekonomi yang besar.
2. Film ESD PEEK kami menampilkan akurasi dimensi tinggi dan tegangan internal sangat rendah, tahan terhadap lengkungan dan penyusutan dalam siklus suhu tinggi. Dengan dispersi disipatif statis yang seragam dan difraksi partikel nol, bahan ini mencegah pelepasan partikel mikro hitam di lingkungan vakum suhu tinggi, secara efektif menghindari kontaminasi wafer dan lensa optik serta risiko pengurangan hasil.
3. Perbedaan resistivitas antara arah mesin dan arah melintang pada gulungan film yang sama minimal. Penyimpangan resistivitas keseluruhan dalam satu gulungan dan antara batch yang berbeda dikontrol secara ketat dalam satu urutan besarnya.
4. Kami menyediakan nilai resistivitas, ketebalan film, dan ukuran celah yang disesuaikan untuk klien semikonduktor global, elektronik presisi, dan ruang angkasa. Pelanggan dapat mengirimkan gambar produk, parameter suhu pengoperasian, dan persyaratan resistivitas permukaan. Tim teknik kami akan mengirimkan laporan kinerja material lengkap dan kutipan langsung dari pabrik dalam waktu 24 jam.
A1. PEEK murni yang tidak terisi menghasilkan kinerja isolasi luar biasa dengan resistivitas permukaan hingga 10¹⁴ Ω/sq. Ia dengan mudah mengakumulasi muatan statis, yang dapat merusak komponen ultra-presisi seperti wafer dan chip IC. Film PEEK yang dimodifikasi ESD secara efektif menghilangkan listrik statis sambil mempertahankan sepenuhnya semua sifat mekanik, termal, dan kimia unggul dari resin PEEK murni.
A2. Tidak. Pelepasan partikel berasal dari lemahnya ikatan pada antarmuka serat karbon dan matriks resin, yang terbentuk selama formulasi hulu dan granulasi. Pemolesan dan pembersihan selanjutnya hanya dapat menghilangkan bubuk karbon yang mengambang di permukaan, tetapi tidak dapat memperbaiki cacat antarmuka internal. Gesekan masih akan menyebabkan pelepasan partikel setelah penggunaan jangka panjang.
A3. ESD PEEK berisi serat karbon berkualitas tinggi membentuk jaringan konduktif internal yang stabil tanpa penuaan atau penurunan kinerja. Tidak seperti film antistatis yang dilapisi permukaan, sifat disipatif statisnya bersifat permanen. Namun, jika antarmuka serat-matriks rusak, akumulasi serpihan akibat gesekan yang terus menerus akan mengubah kinerja ESD lokal.
A4. ESD PEEK berisi serat karbon menunjukkan anisotropi konduktif yang melekat yang disebabkan oleh orientasi aliran serat selama ekstrusi. Menguji satu arah saja tidak dapat mendeteksi kinerja internal yang tidak normal. Inspeksi produk jadi harus mencakup pengujian resistivitas arah mesin (MD) dan arah melintang (TD) untuk mengontrol anisotropi dan menghindari inkonsistensi kualitas batch bagi pelanggan.
A5. Selama pencetakan pengecoran, serat karbon sejajar sepanjang arah aliran material, menciptakan anisotropi konduktif alami. Toleransi yang memenuhi syarat industri memungkinkan perbedaan resistivitas hingga satu urutan besarnya antara aliran dan arah melintang. Penyimpangan yang melebihi dua kali lipat dianggap tidak memenuhi syarat. Oleh karena itu, resistivitas kedua arah harus diuji selama inspeksi masuk.
A6. Berdasarkan standar industri, material PEEK dengan ketebalan ≤ 0,5 mm didefinisikan sebagai film ESD PEEK, umumnya diproduksi dan dipasok dalam bentuk gulungan kontinu. Bahan dengan ketebalan ＞ 0,5 mm diklasifikasikan sebagai lembaran ESD PEEK, diproduksi melalui cetakan pelat padat. Kedua kategori ini mengadopsi proses pembentukan dan produksi yang berbeda.
