Cincin penyegel MENGINTIP Pabrik Plastik Ideal adalah komponen plastik rekayasa berkinerja tinggi yang dirancang untuk penyegelan dan penyangga, ditandai dengan kekakuan tinggi dan ketahanan mulur. Diproduksi menggunakan permesinan CNC presisi dan cetakan injeksi suhu tinggi—dilengkapi dengan anil pelepas stres—produk ini menawarkan akurasi dimensi tinggi dan kualitas batch-ke-batch yang konsisten. Kami mendukung produksi khusus berdasarkan gambar non-standar, pengambilan sampel dalam jumlah kecil, dan pesanan ekspor skala besar.

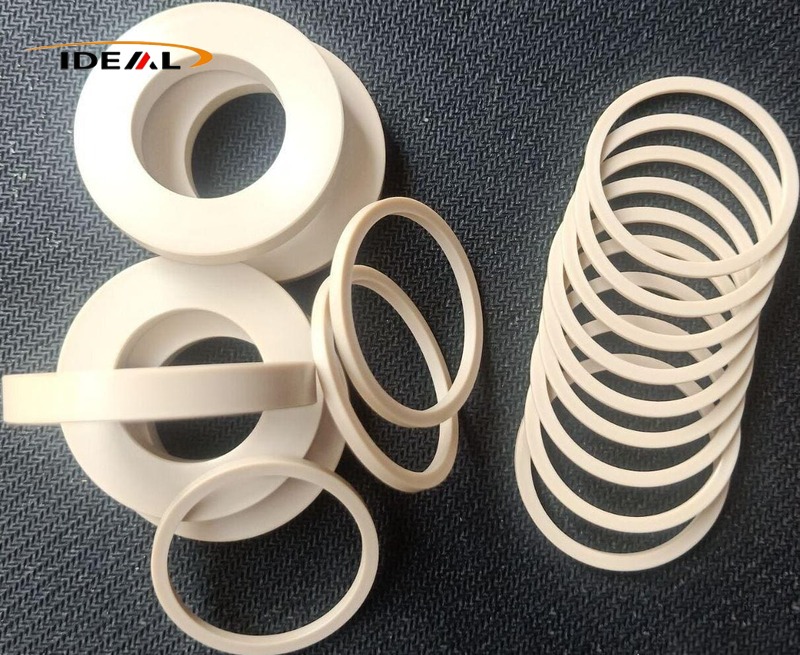

MENGINTIP cincin penyegel ditawarkan olehPabrik Plastik Idealadalah komponen penyegel dan pendukung annular berkinerja tinggi yang dibuat dari bahan dasar polietereterketon. Pelanggan biasanya menggunakannya sebagai cincin pemandu, cincin pendukung, dan cincin cadangan anti-ekstrusi, yang sangat cocok dengan alur penyegelan dinamis dan statis.
Komponen berbentuk lingkaran ini memiliki beberapa tujuan praktis sekaligus: memandu gerakan, menahan keausan abrasif, menahan beban struktural, dan mencegah ekstrusi segel. Satu detail penting yang perlu diperhatikan: hampir semua cincin penyegel Polietereterketon yang berdiri sendiri tidak memiliki sifat elastis yang melekat pada karet. Untuk kinerja penyegelan yang tepat, harus dipasangkan dengan bagian elastis tambahan.
Ketika dipasangkan dengan PTFE dan cincin penyegel nilon, alternatif PEEK memberikan ketahanan yang jauh lebih kuat terhadap mulur dalam kondisi kerja ekstrem: panas tinggi, tekanan tinggi, dan cairan kimia korosif. Mereka secara efektif mengatasi permasalahan industri yang sering terjadi pada seal konvensional, termasuk deformasi aliran dingin, pergeseran dimensi, dan kerusakan dini. Berkat sifat-sifat yang dapat diandalkan ini, bahan-bahan tersebut diintegrasikan secara luas ke dalam rakitan penyegelan untuk peralatan industri premium di berbagai sektor.
Dalam pengoperasian di dunia nyata, cincin penyegel Polietereterketon hanya berfungsi sebagai permukaan geser kaku yang tahan terhadap panas, gesekan, dan deformasi mulur. Semua beban awal tekan yang diperlukan untuk penyegelan efektif berasal dari perangkat keras elastis eksternal, seperti cincin-O dan pegas berenergi logam. Perbedaan inti ini membedakan cincin penyegel Polietereterketon secara mendasar dari cincin penyegel karet padat.
Dalam lingkungan bertekanan tinggi, cincin penyegel elastis dengan mudah dipaksa oleh media fluida ke dalam celah perakitan kecil di dalam alur penyegelan. Perasan terus menerus ini pada akhirnya akan menyebabkan pecahnya elastomer.
Dipasang sebagai penghalang kaku, cincin cadangan PEEK menghalangi cincin-O agar tidak terekstrusi ke dalam celah. Pengaturan ini meningkatkan peringkat tekanan keseluruhan dari seluruh sistem penyegelan dan sangat memperpanjang masa pakai cincin-O berpasangan.
Dipasang pada piston dan batang piston untuk gerakan bolak-balik atau berputar, cincin ini menyerap beban lateral dan menjaga kesejajaran aksial yang akurat. Mereka menghentikan kontak langsung logam-ke-logam antara komponen mekanis, mengimbangi defleksi radial yang dihasilkan selama pengoperasian peralatan, dan melindungi elemen penyegelan internal dari kerusakan yang dipicu oleh beban samping yang tidak rata.
|
Barang
|
Detail Spesifikasi
|
|---|---|
|
Nama Produk
|
Cincin Penyegel MENGINTIP (Polieter Eter Keton).
|
|
Bahan yang Tersedia
|
MENGINTIP murni tak terisi, MENGINTIP Berisi Serat Karbon, MENGINTIP yang dimodifikasi dengan pelumasan komposit PTFE + Serat Karbon + PTFE
|
|
Pilihan Warna
|
Krem (mengintip alami), hitam (nilai modifikasi terisi)
|
|
Proses Manufaktur
|
Pemesinan Presisi CNC / Cetakan Injeksi Presisi Suhu Tinggi
|
|
Toleransi Dimensi
|
Pemesinan CNC: ±0,02~±0,05 mmCetakan Injeksi: ±0,08~±0,10 mm
|
|
Kekasaran Permukaan
|
Pemesinan CNC: Ra 1.6 – Ra 3.2 Cetakan Injeksi: Ra 3.2 – Ra 6.3
|
|
Sertifikasi
|
ISO9001, RoHS, MENCAPAI
|
|
Jenis Produk
|
Cincin pemandu MENGINTIP, cincin penopang tahan aus, cincin cadangan MENGINTIP
|
Direkayasa untuk titik penyegelan putar dan bolak-balik yang dinamis, cincin penyegel Polyetheretherketone mempertahankan dimensi yang stabil di tengah fluktuasi tekanan dan suhu. Sifat anti-creep dan anti-aliran dingin bawaan mencegah distorsi bentuk permanen selama gerakan siklik. Dengan sifat gesekan rendah yang melekat, bahan ini tahan terhadap benturan mekanis berulang kali dan memberikan ketahanan aus yang konsisten.
Tidak seperti seal karet fleksibel yang mengandalkan pantulan elastis, cincin penyegel PEEK memiliki kekakuan struktural yang tinggi, mendukung pemosisian yang tepat untuk struktur penyegelan mekanis yang dinamis.
Di bawah beban bolak-balik dan perubahan suhu yang terus menerus, material menghindari deformasi permanen. Ini menjaga antarmuka penyegelan tetap terpasang dengan baik sepanjang siklus pengoperasian yang panjang, ideal untuk poros berputar dan rakitan penyegelan gerakan linier.
Karakteristik gesekan rendah yang alami meminimalkan keausan pada perangkat keras yang dipadukan. Untuk peralatan dengan pergerakan relatif sering, cincin penyegel ini memotong pembentukan partikel dan mengakomodasi kondisi kerja bebas oli yang umum terjadi pada peralatan otomasi dan medis.
MENGINTIP mempertahankan bentuk fisik yang stabil saat bersentuhan dengan media hidrolik, cairan pemotongan, dan larutan korosif ringan. Degradasi dan pembengkakan jarang dipicu oleh bahan kimia non-oksidasi, peralatan kontrol cairan yang beroperasi di lingkungan yang cukup agresif.
Elemen geser ini dirancang untuk konfigurasi penyegelan gabungan termasuk Stepseals dan Glyd Rings, dan selalu bekerja berpasangan dengan elastomer O-ring.
Cincin-O menyuplai gaya pra-tarik yang konsisten, sementara permukaan geser MENGINTIP bersentuhan langsung dengan cairan proses dan bagian gesekan. Mereka bertanggung jawab atas ketahanan aus geser dan penahanan cairan. Produk-produk tersebut banyak diterapkan pada silinder hidrolik bolak-balik bertekanan tinggi dan rakitan penyegelan putar.
Setelah dipasang di dalam alur yang ditentukan, komponen elastis (dalam banyak kasus cincin-O) dikompresi dan menghasilkan gaya pramuat radial. Gaya tetap ini menekan cincin penyegel MENGINTIP dengan kuat pada permukaan penyegel yang berpasangan, baik permukaan poros luar atau dinding silinder bagian dalam.
Dengan permukaan ujung yang dikerjakan secara presisi, cincin PEEK dipasang erat untuk mengisi celah mikroskopis dan memblokir kebocoran cairan. Ketika tekanan media internal meningkat, kompresi yang lebih besar diberikan pada cincin segel. Tekanan kontak antara permukaan yang serasi akan meningkat, sehingga memungkinkan kinerja penyegelan self-tightening yang diaktifkan oleh tekanan.
Komponen elastis secara terus-menerus menghasilkan tekanan pramuat yang stabil, menjaga cincin penyegel PEEK melekat erat pada permukaan kawin yang bergerak sepanjang waktu.
Tekanan fluida sistem bekerja pada sisi belakang setiap cincin MENGINTIP. Ini mendorong bibir penyegel ke luar untuk meningkatkan tekanan spesifik kontak, sehingga membentuk efek penyegelan yang dapat mengencangkan sendiri secara berkelanjutan.
Cangkang geser PEEK berbentuk U membungkus pegas berenergi logam di dalamnya. Setelah pemasangan, pegas terkompresi melebar ke arah luar untuk menopang cincin geser PEEK agar tetap terbuka, membangun pramuat kontak awal untuk penyegelan.
Fluktuasi suhu dan sedikit keausan abrasif akan terjadi setelah pengoperasian yang lama. Pegas internal memantul secara bertahap untuk mengimbangi variasi dimensi, dan tekanan kontak penyegelan yang stabil dapat dipertahankan sepanjang siklus servis.

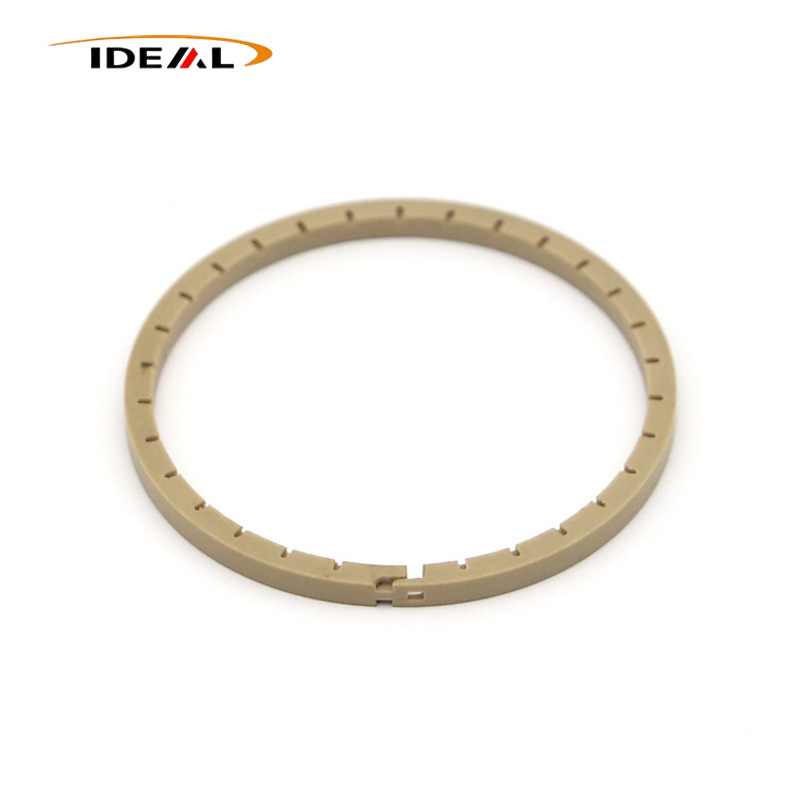

Pemotongan terpisah dirancang khusus untuk menyederhanakan pemasangan ke dalam alur penyegelan.
Takik spiral:Setelah perakitan dan kompresi, kedua sisi potongan spiral bergeser satu sama lain dan menutup sepenuhnya. Jalur kebocoran sebagian besar dihilangkan, sehingga desain ini cocok untuk skenario tekanan tinggi yang memerlukan kebocoran cairan mendekati nol.
Potongan lurus & potongan miring sederhana:Celah kebocoran kecil tetap berada pada posisi takik pasca pemasangan. Gaya ini tidak berlaku untuk penyegelan dinamis bertekanan tinggi yang menuntut kebocoran nol total.
Karena alasan ini, cincin spiral split atau cincin padat satu bagian yang tidak dipotong tetap menjadi pilihan utama untuk aplikasi penyegelan dinamis bertekanan tinggi.
Berkat kekuatan gabungan dari ketahanan mulur, stabilitas termal, kelembaman kimia, dan ketahanan abrasi, cincin penyegel Polyetheretherketone banyak digunakan untuk mesin industri premium yang beroperasi di bawah panas tinggi, tekanan kuat, lingkungan korosif, dan lingkungan kerja yang sangat bersih.
Diterapkan dalam alur penyegelan silinder hidrolik bertekanan tinggi, katup servo, dan manifold katup sebagai cincin pendukung atau cincin cadangan. Mereka secara efektif memblokir ekstrusi yang disebabkan oleh tekanan fluida tinggi dan memperpanjang siklus servis komponen penyegelan yang cocok. Untuk kondisi tekanan dua arah, cincin ini dapat dipasang di kedua sisi rakitan penyegelan.
Biasanya dipasang pada perkakas lubang bawah dan rakitan penyegel kepala sumur. Dihadapkan dengan panas ekstrem, tekanan tinggi, dan lubang bawah media minyak-gas yang korosif, kemampuan anti-creep yang kuat menjamin pengoperasian jangka panjang yang stabil. Cincin terintegrasi non-split yang kokoh sangat disarankan untuk kondisi servis bertekanan sangat tinggi.
Digunakan pada ruang vakum dan katup pipa gas proses. Nilai PEEK perawan yang tidak terisi wajib ada di sini untuk pelepasan gas ultra-rendah, yang melindungi segel FFKM/O-ring. Varian PEEK yang berisi karbon dilarang sepenuhnya untuk aplikasi semacam itu.
Dipasang pada konektor reaktor dan pipa filter tekanan tinggi. Cincin ini mempertahankan kinerja yang stabil saat terkena asam, basa, dan beragam pelarut organik.
Cocok untuk penyegelan cairan bertekanan tinggi pada katup energi hidrogen dan peralatan pengujian penyimpanan energi.
Ideal untuk rakitan katup fluida yang terkena rentang suhu luas dan siklus sterilisasi berulang yang memerlukan standar kebersihan yang ketat.
- Berfokus pada cincin penyegel PEEK berkinerja tinggi untuk peralatan industri penting
- Mengkhususkan diri dalam desain khusus dan produksi massal yang stabil
- Target: mengatasi kegagalan penyegelan yang tidak dapat diselesaikan oleh produk standar
- Segel terekstrusi atau pecah di bawah tekanan tinggi
- Berubah bentuk, melengkung atau bocor pada suhu tinggi
- Berkorosi atau membengkak dalam cairan kimia
- Cepat aus pada gerakan bolak-balik/berputar
- Ketidakkonsistenan dimensi menyebabkan kegagalan perakitan
- Waktu henti yang tidak direncanakan dan biaya pemeliharaan yang tinggi
- Kami mengontrol tegangan sisa, kerataan, dan penyusutan kristalisasi — faktor utama yang diabaikan oleh sebagian besar pemasok
- Segel kami tetap stabil di bawah suhu tinggi dan tekanan tinggi
- Tidak ada deformasi yang cepat, tidak ada kebocoran, tidak ada goresan pada permukaan kawin
- Masa pakai lebih lama dan gangguan pemeliharaan lebih sedikit
- Dua proses yang andal: pemesinan CNC presisi dan pencetakan injeksi presisi
- Anil wajib untuk semua segel MENGINTIP untuk menstabilkan dimensi
- Kontrol kualitas proses penuh dari bahan hingga produk jadi
- 100% inspeksi visual dan dimensi sebelum pengiriman
- Formulasi bahan yang dapat disesuaikan untuk:
- ketahanan aus
- ketahanan terhadap korosi
- kinerja isolasi
- Stabil dalam kondisi kerja yang dinamis (rotary/reciprocating)
- Kompatibilitas kimia yang sangat baik dan stabilitas struktural
- Sistem hidrolik
- Peralatan produksi otomatis
- Mesin kontrol cairan medis
- Instrumen presisi dan otomasi industri di seluruh dunia
- Produsen komponen penyegelan plastik rekayasa profesional
- Pengalaman pemrosesan MENGINTIP yang matang
- Kualitas stabil, pengiriman andal, layanan global
- Mitra jangka panjang untuk pelanggan industri yang membutuhkan segel berkinerja tinggi
A1: Tidak. MENGINTIP menawarkan kekakuan tinggi dengan hampir tidak ada elastisitas. Semua beban awal tekan yang diperlukan untuk penyegelan rapat disalurkan melalui cincin-O atau pegas berenergi logam. MENGINTIP hanya berfungsi sebagai permukaan geser tahan lama yang tahan terhadap keausan dan erosi kimia.
A2: Dalam rentang tekanan yang wajar, mekanisme pengencangan otomatis meningkatkan tekanan kontak dan meningkatkan efek penyegelan. Ketika tekanan melebihi ambang batas yang ditentukan, segel akan terekstrusi dan rusak tanpa cincin cadangan yang dipasang dengan benar, sehingga menyebabkan kegagalan penyegelan total dengan segera.
A3: Pada sebagian besar kondisi pengoperasian, komponen tersebut berfungsi sebagai komponen pendukung dan pelindung yang kaku. Karena kurangnya elastisitas intrinsik, bahan tersebut harus dipasang bersama segel elastis seperti cincin-O untuk membentuk sistem penyegelan yang lengkap.
A4: Tidak disarankan sama sekali. Pengisi karbon membawa risiko pelepasan gas dan kontaminasi partikulat. Hanya bahan PEEK murni yang tidak terisi yang diizinkan untuk lingkungan produksi semikonduktor.
