Insinyur yang menentukan pipa polietereterketon bertulang (PEEK) harus segera mengambil keputusan: jenis penguat serat apa yang akan menjaga bagian tersebut tetap hidup di lapangan. MENGINTIP yang tidak terisi menangani panas tinggi dan bahan kimia keras dengan mudah. Namun di bawah beban terus menerus yang tinggi atau suhu ekstrim, plastik mentah akan menyusut. Anda menambahkan serat untuk menghentikan pergeseran dimensi itu. Pilihannya hampir selalu menyempit menjadi 30% serat karbon (CF30) atau 30% serat kaca (GF30). Memilih yang salah berarti keausan dini pada komponen berpasangan, korsleting listrik yang tidak terduga, atau degradasi termal yang parah.

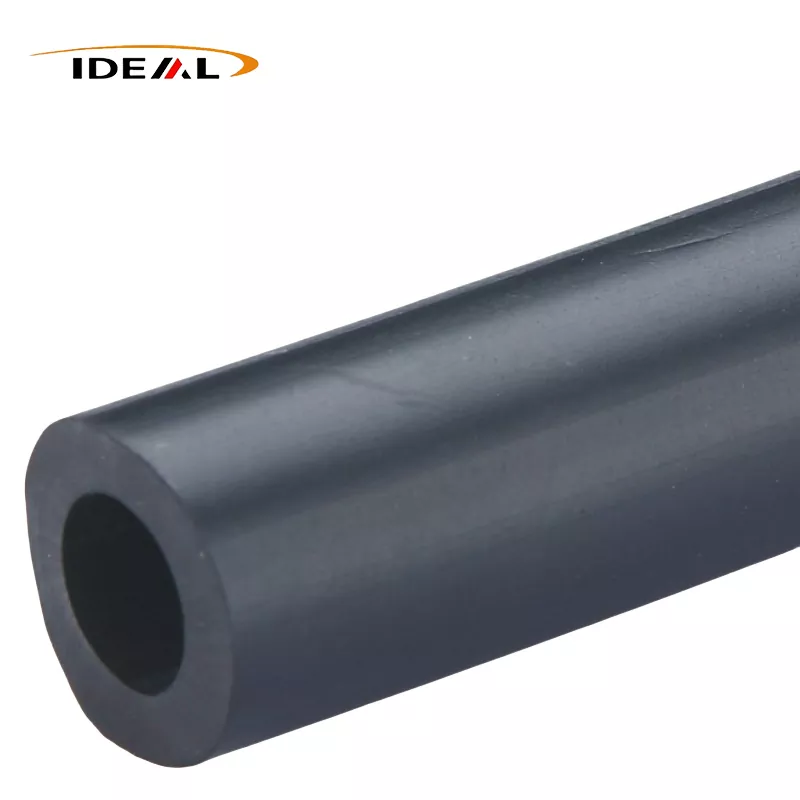

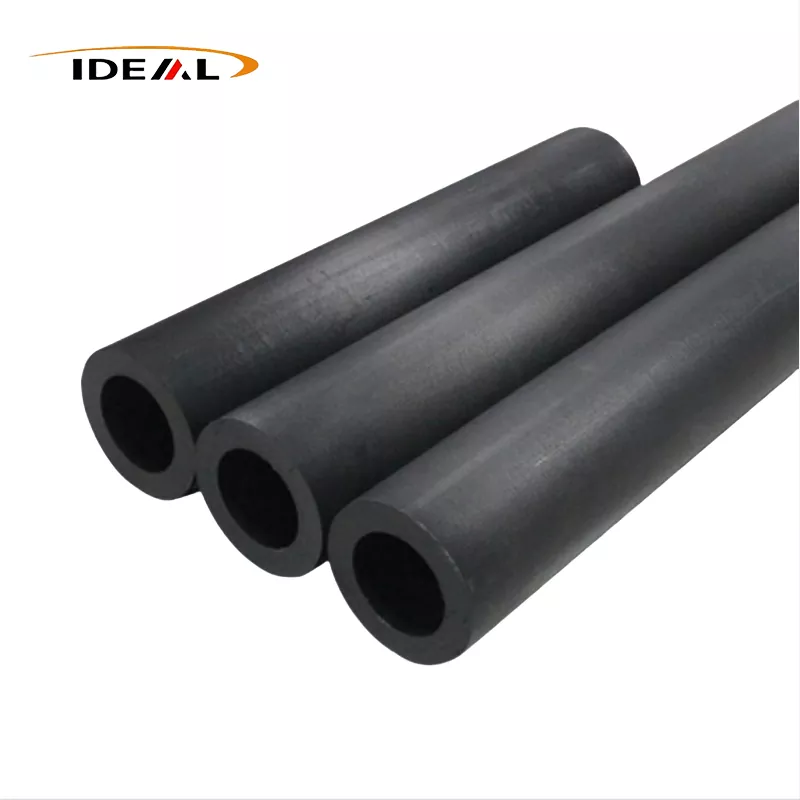

Anda tentukanpipa MENGINTIP yang diperkuat serat karbonketika aplikasi melibatkan bagian yang bergerak, gesekan geser, atau persyaratan ketat untuk disipasi statis. Serat karbon bertindak sebagai pelumas kering mikroskopis. Mereka juga menarik panas dari permukaan kontak, mencegah peleburan atau deformasi lokal di bawah beban berat.
Tentukan PEEK GF30 ketika Anda memerlukan isolasi listrik dan termal maksimum dalam aplikasi struktural yang murni statis. Kaca sangat abrasif. Jika Anda menggunakan tabung GF30 sebagai bantalan atau selongsong pada poros baja, serat kaca akan mengunyah logam kawin dengan cepat. CF30 menyelamatkan poros logam dengan tetap menjaga kekakuan struktural bagian plastik.
Alasan MENGINTIP yang tidak terisi bekerja dengan baik adalah karena struktur molekulnya yang spesifik. Ia menampilkan cincin aromatik dan ikatan eter yang bergantian. Ikatan eter memberikan fleksibilitas molekuler, memberikan plastik ketangguhan yang melekat dan ketahanan terhadap benturan. Cincin aromatik memberikan kekakuan ekstrim dan stabilitas termal. Pengaturan tersebut memberikan ketahanan panas yang luar biasa, ditambah keseimbangan yang tepat antara ketangguhan dan kekakuan. Di bawah panas atau tekanan, PEEK tidak mudah melengkung, dan tahan terhadap tekanan berulang.
MENGINTIP juga mengandalkan struktur yang sangat semi-kristal. Ia mempertahankan tingkat kristalinitas sekitar 25% hingga 35%, yang membantu menjaga sifat mekaniknya tetap utuh bahkan ketika suhu naik menuju titik lelehnya. Manajemen termal yang tepat selama ekstrusi memastikan rantai polimer terlipat menjadi struktur kristal yang sangat teratur ini. Jika produsen mendinginkan tabung ekstrusi terlalu cepat, plastik akan tetap amorf, menjadi tembus cahaya dan kehilangan ketahanan kimia serta kekuatan suhu tinggi.
Saat Anda menggabungkan matriks ini dengan potongan karbon atau serat kaca, Anda mengganggu pelipatan rapi rantai polimer, namun Anda mendapatkan perancah internal yang kaku. Matriks polimer mentransfer tekanan yang diberikan langsung ke serat yang lebih kuat dan kaku. Hal ini membatasi pergerakan rantai polimer, menghentikan mulur dan secara dramatis meningkatkan kekuatan tarik. Hal ini juga menurunkan Koefisien Ekspansi Termal Linier (CLTE) ke tingkat yang hampir sama dengan aluminium atau baja, sehingga memungkinkan para insinyur untuk merancang alat press logam-ke-plastik dengan toleransi ketat yang tidak akan kendor saat rakitan memanas.
Menambahkan serat karbon bukanlah peningkatan linier. Ada penalti besar dalam kemampuan manufaktur. Ketika kandungan serat meningkat, viskositas lelehan plastik meningkat. Dalam tabung yang diekstrusi, serat-serat ini cenderung sejajar dengan arah aliran, yang berarti tabung tersebut mengembangkan kekuatan tarik yang luar biasa sepanjang panjangnya, dengan kekuatan yang sedikit lebih rendah di sepanjang sumbu lingkarannya.
Pengisian karbon 10% memberikan sedikit peningkatan kekakuan sekaligus menjaga indeks aliran lelehan cukup tinggi untuk ekstrusi berdinding tipis dan kompleks. Bahan ini tetap relatif mudah untuk dikerjakan dan tahan terhadap patahan getas.
Peningkatan serat karbon hingga 30% mewakili standar industri. Ini menyeimbangkan peningkatan kekuatan tarik yang besar dengan kemampuan mesin yang dapat diterima. Rasio ini memberikan integritas struktural yang diperlukan untuk aplikasi tekanan tinggi tanpa sepenuhnya mengorbankan ketangguhan alami plastik.
Pada pengisian karbon 40%, Anda mencapai kekakuan maksimum. Imbalannya adalah viskositas ekstrem selama produksi. Ekstrusi atau pencetakan injeksi Tabung CF 40% memerlukan kontrol suhu yang tepat untuk mencegah rongga. Bahan yang dihasilkan sangat rapuh. Pemesinan 40% CF PEEK memerlukan perkakas berlian polikristalin (PCD), karena pabrik akhir karbida standar akan kehilangan ujung tombaknya dalam hitungan menit saat memotong volume karbon abrasif tersebut.
MENGINTIP yang tidak terisi memiliki Suhu Distorsi Panas (HDT) sekitar 152°C. Tambahkan 30% karbon atau serat kaca, dan HDT tersebut melonjak hingga 315°C. Kedua bahan pengisi tersebut menangani panas lingkungan yang ekstrim dengan mudah.
Perbedaannya terletak pada jalur listrik. MENGINTIP secara alami merupakan isolator yang sangat efektif. Menambahkan serat kaca menjaganya tetap seperti itu, mempertahankan resistivitas volume tinggi. Menambahkan serat karbon menurunkan resistivitas volumenya secara drastis. CF30 secara inheren bersifat anti-statis. Dengan menyesuaikan matriks karbon, produsen dapat memproduksi silinder PEEK anti-statis atau pipa PEEK yang sepenuhnya konduktif. Jika saluran bahan bakar atau komponen ruang angkasa Anda perlu menghubungkan muatan statis dengan aman, serat karbon adalah suatu keharusan. Serat kaca akan memerangkap muatan tersebut hingga menghasilkan tegangan yang cukup untuk menghasilkan busur listrik, yang berpotensi menyebabkan kegagalan besar di lingkungan yang mudah menguap.
Tribologi—ilmu yang mempelajari gesekan dan keausan—adalah pemisahan CF30 dan GF30 sepenuhnya berdasarkan interaksi fisiknya dengan permukaan yang menyatu.
| Varian Bahan | Koefisien Gesekan Dinamis (vs Baja) | Profil Keausan Permukaan Perkawinan | Konduktivitas Termal |
|---|---|---|---|
| MENGINTIP tidak terisi | 0,30 - 0,40 | Rendah (Non-abrasif) | Rendah (Isolator) |
| MENGINTIP CF30 | 0,15 - 0,20 | Sangat Rendah (Melumasi sendiri) | Tinggi (Menghilangkan panas) |
| MENGINTIP GF30 | 0,40 - 0,55 | Tinggi (Sangat abrasif) | Rendah (Isolator) |
Pada beban dinamis, penumpukan panas akan menghancurkan plastik. Setiap polimer memiliki batas Kecepatan Tekanan (PV). Jika melampaui batas ini, plastik tidak dapat melepaskan panas gesekan dengan cukup cepat, sehingga menyebabkan pencairan yang cepat dan kegagalan komponen. CF30 unggul dalam bantalan, segel, dan cincin aus karena serat karbon bertindak sebagai saluran termal, menarik panas dari antarmuka gesekan dan menyebarkannya melalui badan tabung.
Serat karbon juga bertindak sebagai pelumas padat. Saat PEEK aus secara mikroskopis, ia meninggalkan lapisan karbon tribologis tipis pada permukaan kawin, sehingga semakin menurunkan koefisien gesekan seiring waktu.
Serat kaca melakukan hal sebaliknya. Mereka adalah isolator termal, yang berarti panas gesekan tetap terperangkap di titik kontak, sehingga menurunkan batas PV efektif bagian tersebut. Lebih buruk lagi, serat kaca mikroskopis yang terbuka bertindak seperti amplas. Di bawah beban dinamis, tabung GF30 akan secara agresif mencetak gol dan merusak poros logam yang ditumpanginya. Gunakan kaca untuk kebuntuan struktural statis. Gunakan karbon untuk segala sesuatu yang bergerak.
Para insinyur menentukan tabung ini berdasarkan lingkungan ekstrem yang merusak plastik rekayasa standar seperti Delrin atau Nylon.
Dalam aplikasi luar angkasa, pengurangan bobot mendorong pemilihan material. Tabung serat karbon bermesin menggantikan aluminium dan titanium dalam sistem bahan bakar, badan pesawat drone, dan hambatan struktural. Pesawat ini mengurangi bobot secara signifikan sekaligus menahan cairan penerbangan yang agresif, oli hidrolik, dan bahan bakar jet.
Di bidang medis, tabung PEEK untuk instrumen medis harus bertahan ratusan siklus dalam autoklaf uap suhu tinggi tanpa menurunkan, melengkung, atau kehilangan stabilitas dimensi. Varian berisi karbon memberikan kekakuan tinggi yang diperlukan untuk panduan penargetan bedah, pegangan endoskopi, dan komponen fiksasi eksternal.
Energi dan operasi pengeboran lepas pantai bergantung pada hal iniMENGINTIP berisi karbon ekstrusiuntuk alat logging kabel downhole dan rumah sensor. Bahan ini tahan terhadap paparan terus menerus terhadap gas asam (H2S), tekanan hidrostatik ekstrim, dan suhu lingkungan melebihi 200°C di bawah tanah.
Mengekstrusi MENGINTIP yang terisi terkenal sulit. Serat dapat menggumpal selama fase peleburan, menciptakan titik kering, zona kaya resin, atau lubang tersembunyi di dalam dinding tabung. Kekosongan 1mm di dinding tabung PEEK bertindak sebagai konsentrator tegangan yang parah. Di bawah pembebanan siklik atau tekanan hidrostatis yang tinggi, retakan mikro merambat dari rongga ini hingga bagian tersebut tergeser sepenuhnya. Karena PEEK berisi karbon berwarna hitam pekat dan benar-benar buram, Anda tidak dapat memeriksa interior secara visual untuk mengetahui kekurangan ini.
Untuk menjamin integritas struktural, produksi tingkat atas bergantung padaDeteksi Cacat Berbasis AI. Proses ini memasangkan pemindaian akustik ultrasonik atau pencitraan sinar-X tingkat lanjut dengan algoritma pembelajaran mesin. Ini mengidentifikasi rongga mikro, aglomerasi serat, dan variasi konsentrisitas secara real-time saat tabung meninggalkan cetakan ekstrusi. Sistem memetakan pantulan akustik ke ukuran cacat fisik secara instan, menolak bagian pipa yang rusak sebelum dikirimkan. Menangkap cacat internal ini menjamin dinding tabung mesin akhir tidak akan rusak di bawah tekanan di lapangan.
Menentukan campuran polimer yang tepat tidak ada gunanya jika geometri akhir memerlukan terlalu banyak pasca-pemrosesan. MENGINTIP adalah bahan baku yang mahal. Membeli batang padat dan mengolah 80% menjadi chip akan menghancurkan anggaran proyek Anda dan membuang waktu mesin CNC yang berharga. Pengadaan tabung berbentuk hampir jaring secara drastis mengurangi biaya produksi dan limbah material.

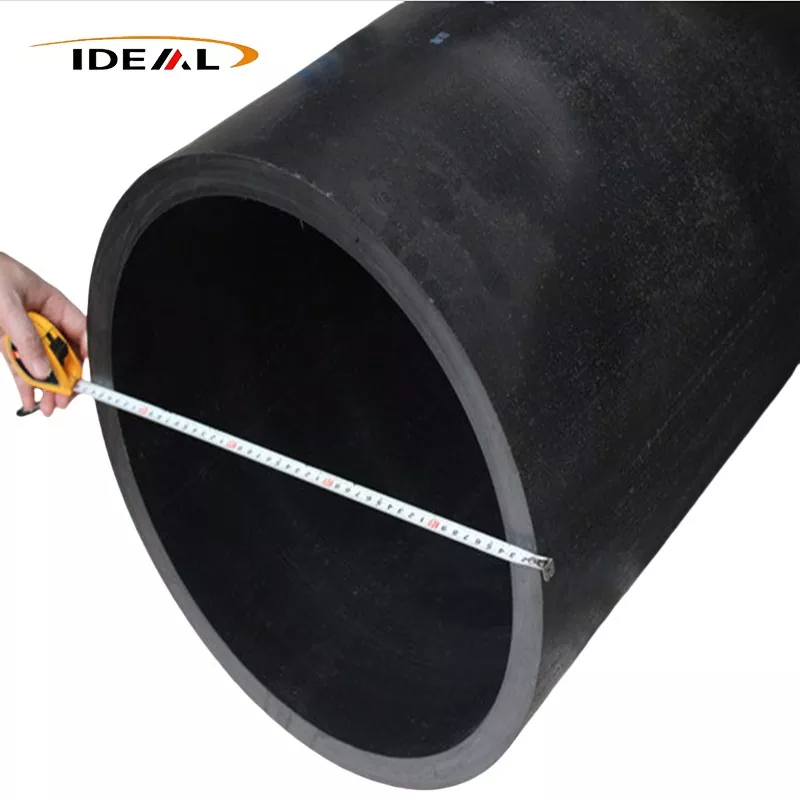

Sebagai pabrik khusus, Guangzhou Ideal Plastic mengoperasikan ekstrusi khusus, cetakan injeksi, dan jalur permesinan CNC khusus untuk plastik rekayasa suhu tinggi. Mereka memproduksiTabung MENGINTIP Berisi serat karbondengan tingkat pengisian karbon berkisar antara 10% hingga 40%. Fasilitas ini mengekstrusi profil besar, menangani dimensi khusus mulai dari 15 mm hingga 458 mm pada spesifikasi diameter dalam dan luar.
Semua bahan didukung oleh manajemen mutu ISO9001, bersama dengan sertifikasi REACH dan RoHS. Hal ini memastikan kepatuhan penuh untuk rantai pasokan global dirgantara, medis, dan manufaktur presisi. Dengan mencocokkan laju pengisian karbon yang tepat dengan ekstrusi bentuk mendekati jaring, Anda mendapatkan sifat mekanis persis seperti yang Anda rancang, dihasilkan dalam geometri yang meminimalkan overhead pemesinan Anda.
